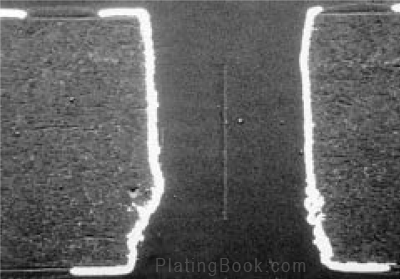

孔壁粗糙的来由

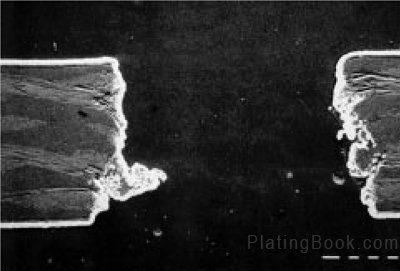

孔壁粗糙的原因一般都是来自于钻孔不良，其中又以钻嘴不良所诱发的为主要原因。说得更详细一些，就是钻嘴尖上的两个切削刃(Cutting Lips)出现了崩破(Chipping)，无法顺利地切削玻璃束所造成的；或钻嘴尖外侧刃崩损磨圆，失去原来直角修整孔壁的功能。在破损刀具的又劈又撞的情形下，经常会把迎面而来的纵向玻织束撞裂形成凹陷的坑洞，不过横向撞折时玻织束仍可维持平坦。

孔壁粗糙度的要求

线路板行业内，IPC-A-600F对孔壁粗糙的要求如下：

允收：1、2、3级

粗糙或节瘤没有使镀层厚度或孔径减少到低于最小的规定要求。

拒收：1、2、3级

粗糙或节瘤已使镀层厚度或孔径减少到低于最小的规定要求。

去钻污过度与机械挖破的粗糙

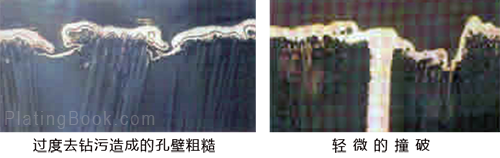

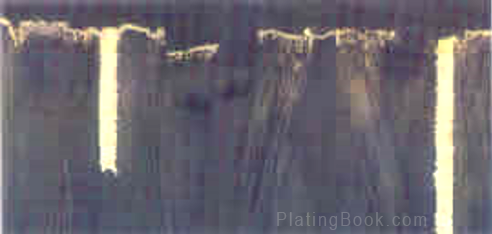

过度去钻污(Desmear也称除胶渣)与钻孔机械挖破(Gouging)所造成的孔壁粗糙，两者很难区别开来，特别是在不是很清楚的切片影像上更难以辨别。

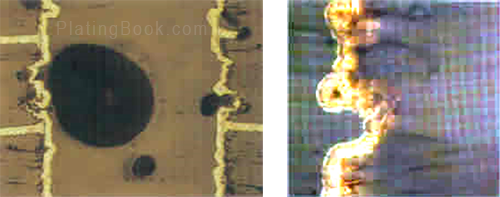

上面切片影像图显示的孔壁粗糙，是由于玻璃纤维中原本就有空洞，在钻孔的时候被钻嘴尖的切削刃(Cutting Lips)所顺势剖开，而不是被钻嘴的不锋利所挖破的。

线路板孔壁粗糙度，严格来说应该是被“挖破”的。
