焊盘起翘的规定

焊盘起翘(Lifted Lands)也称为外环起翘。IPC-A-600H 3.3.2的允收标准如下。

IPC-6012G的规定为：成品板目检时不应该有任何连接盘的起翘，在经过热应力处理的显微镜切片中起翘是允许的。

漂锡时通孔的上下位置与形象，通常上端孔口温度稍低且会先冷却，所以剖面呈现稍为下凹，而下端孔口不但温度高热量大，而且固化的时间也较晚，因而出现凸弧形下垂。

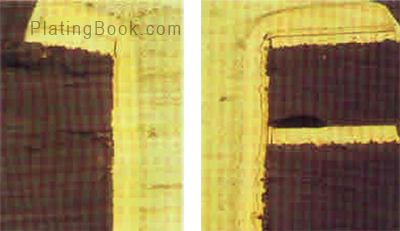

孔环起翘切片：

已经出现严重的孔环起翘，甚至连基材也被拉开了。

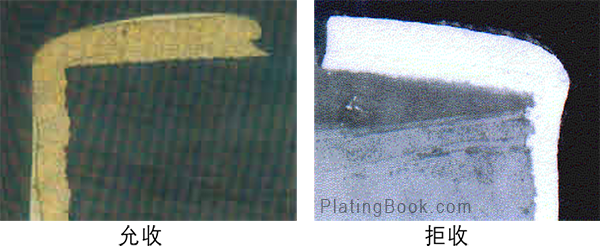

外环起翘切片：

左图焊锡面孔口翘起处可见到一铜被拉裂，右图可见到外环一铜断裂，二铜尚好，且一铜与外环铜箔侧面也被拉开等情景，内环上焊盘已经严重起翘。

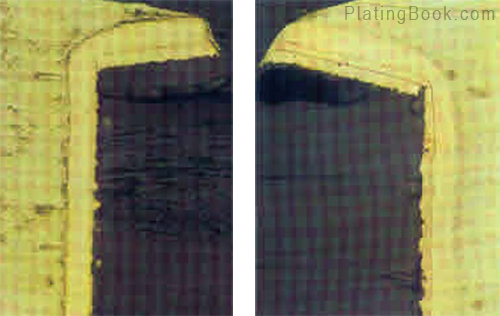

焊盘起翘：

焊盘已经严重起翘。
